Rabu, 11 September 2019

ALAT KERJA , PENYAMBUNGAN KABEL FIBER OPTIK DAN PENGGUNAAN FUCION SPLICER



1. Alat - Alat Fiber Optik dan Fungsinya


  •  Fusion Splicer

Mengenal Alat-Alat Fiber Optic/Optik dan Masing-Masing Fungsinya

Gambar fusion splicer

     Fusion splicer atau sering dikenal sebagai alat untuk menyambungkan serat optik ini merupakan salah satu alat yang digunakan untuk menyambungkan sebuah core serat optik, dimana serat tersebut terbuat / berbasis kaca, dan mengimplementasikan suatu daya listrik yang telah dirubah menjadi sebuah media sinar berbentuk laser.

     Sinar laser tersebut berfungsi untuk memanasi kaca yang terputus pada core sehingga bisa tersambung kembali dengan baik. Perlu kalian ketahui, bahwa fusion splicer ini haruslah memiliki tingkat keakuratan yang cukup tinggi, hal ini ditujukan untuk menghasilkan hasil penyambungan yang sempurna, karena pada saat penyambungan tersebut akan terjadi proses pengelasan media kaca serta peleburan kaca yang akan menghasilkan suatu media, dimana media tersebut akan tersambung dengan utuh tanpa adanya celah-celah, hal ini dikarenakan media tersebut memiliki senyawa yang sama.

  •  Stripper Atau Miller

Mengenal Alat-Alat Fiber Optic/Optik dan Masing-Masing Fungsinya

Gambar stripper

     Sama seperti kabel - kabel yang lain, salah satunya seperti kabel coaxial dan UTP, kabel fiber optic juga memerlukan alat ini. Alat ini berfungsi sebagai media untuk memotong dan mengupas kulit  dan daging kabel.

  •  Cleaver

Mengenal Alat-Alat Fiber Optic/Optik dan Masing-Masing Fungsinya
Gambar cleaver

     Cleaver Tools berfungsi untuk memotong core yang kulit kabel optic-nya sudah dikupas, perlu kalian ketahui juga bahwa pemotongan core ini wajib menggunakan alat khusus ini, karena pada serat kacanya akan terpotong dengan rapih. Jika proses ini berhasil dilakukan dengan baik maka tahapan selanjutnya, kalian bisa teruskan ke tahap Jointing

  •  Optical Power Meter (OPM)

Mengenal Alat-Alat Fiber Optic/Optik dan Masing-Masing Fungsinya

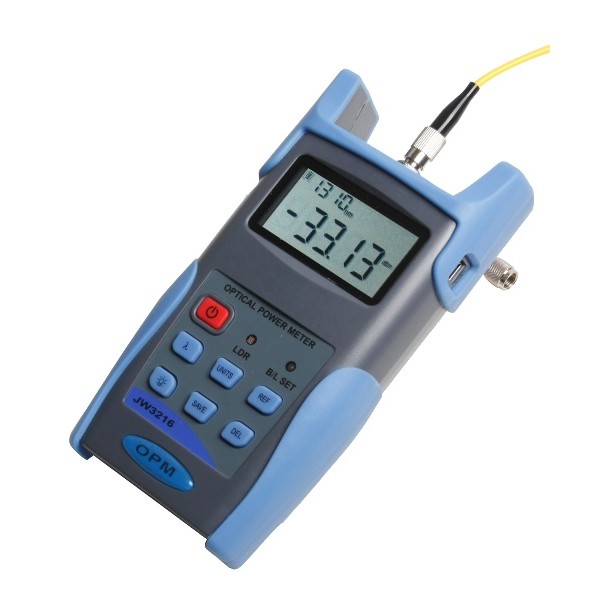

Gambar Optical Power Meter

     Alat yang satu ini nmemiliki fungsi untuk mengetahui seberapa kuat daya dari signal cahaya yang sudah masuk, OPM ini juga mempunyai interface FC yang langsung berhubungan dengan pathcore FC. Bagi kalian yang belum mengetahui rumus yang digunakan untuk melakukan proses ini, berikut adalah rumusnya
(TX – RX =…dB dibagi jarak (Km)


  • Optical Time Domain Reflectometer (RTDR)

Mengenal Alat-Alat Fiber Optic/Optik dan Masing-Masing Fungsinya

Gambar Optical Time Domain Reflectometer

     OTDR merupakan salah satu alat yang digunakan untuk mendeteksi komunitas atau himpunan suatu kabel serat ptik dalam jarak tempuh tertentu, sehingga dengan adanya alat ini diharapkan mampu menghasilkan jarak dari dua sisi yang merupakan ukuran gangguan yang terjadi. Sehingga untuk melakukan troubleshooting dapat dilakukan dengan baik, karena akan sangat mudah menentukan suatu letak lokasi gangguan yang tengah terjadi. Alat OTDR ini sendiri biasanya digunakan untuk melakukan pendeteksian Kabel Crack, Putusnya core yang belum diketahui letaknya, Putusnya kabel atau juga untuk melakukan bending
